|產品介紹
HCYSA型油罐罐下采樣器是我公司依據石化行業ISO3170（GB/T 4756-1998）《石油液體產品手工取樣法》、參考UOP技術、結合生產實際、用戶意見、國外同類產品先進經驗、歷經幾年開發設計的新型采樣設備（HCYSA-I型拱頂罐采樣器；HCYSA-II型內浮頂罐采樣器）。
HCYSA型油罐罐下采樣器有其如下優越性：
1、采用柔性連接技術，從而減少了罐內液體擾動對浮臂的沖擊力量，延長了罐內裝置的使用壽命；
2、采樣系統罐外部分采用流行的室外防雨、防塵、防盜箱式一體化結構，所有閥門、接管、循環泵組裝在箱體內整體供貨，組裝完畢后整體進行1.0MPa水壓試驗；
3、與物料接觸部分材質為304，既保證了樣品的純凈，又增強了管線的防腐蝕性能，確保使用壽命10年以上；
4、循環泵是我公司自主研發產品，具有防凍裂功能，焊接制造，材質為304，搖臂能360°輕松旋轉，羥乙基纖維素密封件結構采用無泄漏齒形纖維填料；
5、采樣、循環系統中采用兩位一通專用采樣閥門，材質為304，密封為耐寒特富龍。
用途
1、HCYSA-I型系列產品，用于100～10000m3拱頂貯罐罐下采樣。
2、HCYSA-II型系列產品，用于100～50000m3內、外浮頂貯罐罐下采樣。
3、HCYSA-III型系列產品，用于100～100000m3浮頂儲罐罐下采樣。
4、HCYSA-Ⅳ型系列產品，用于100～100000m3拱頂儲罐罐下采樣。
HCYSA型油罐罐下采樣器有其如下優越性：
1、采用柔性連接技術，從而減少了罐內液體擾動對浮臂的沖擊力量，延長了罐內裝置的使用壽命；
2、采樣系統罐外部分采用流行的室外防雨、防塵、防盜箱式一體化結構，所有閥門、接管、循環泵組裝在箱體內整體供貨，組裝完畢后整體進行1.0MPa水壓試驗；
3、與物料接觸部分材質為304，既保證了樣品的純凈，又增強了管線的防腐蝕性能，確保使用壽命10年以上；
4、循環泵是我公司自主研發產品，具有防凍裂功能，焊接制造，材質為304，搖臂能360°輕松旋轉，羥乙基纖維素密封件結構采用無泄漏齒形纖維填料；
5、采樣、循環系統中采用兩位一通專用采樣閥門，材質為304，密封為耐寒特富龍。
用途
1、HCYSA-I型系列產品，用于100～10000m3拱頂貯罐罐下采樣。
2、HCYSA-II型系列產品，用于100～50000m3內、外浮頂貯罐罐下采樣。
3、HCYSA-III型系列產品，用于100～100000m3浮頂儲罐罐下采樣。
4、HCYSA-Ⅳ型系列產品，用于100～100000m3拱頂儲罐罐下采樣。
|產品結構
結構形式1、HCYSA-I型系列產品結構形式為浮標帶動的采樣管裝置(見圖一)
2、HCYSA-II型系列產品是利用內浮頂罐內浮盤帶動的采樣管裝置(見圖二)
3、HCYSA-III型系列產品結構形式為浮盤鉸鏈?zhǔn)讲蓸友b置（見圖三）
4、HCYSA-IV型系列產品結構形式為鉸鏈?zhǔn)讲蓸友b置（見圖四）
5、以上系列產品結構的共同特點：
(1)采樣點準確
(2)采樣管與油罐外部管線間都用304材質不銹鋼金屬軟管連接，保證了采樣組合件活動靈活，因此遠比其它非金屬材料軟管壽命長。

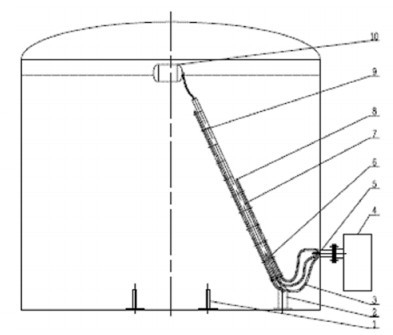

HCYSA-I型罐下采樣器結構示意圖
1、管束托架 2、管束支座 3、金屬軟管 4、采樣箱 5、采樣箱接管 6、下部樣采樣管 7、支撐管 8、中部樣采樣管 9、上部樣采樣管 10、浮球

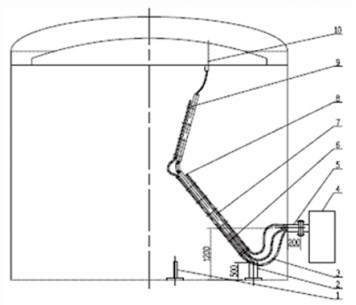

HCYSA -II型罐下采樣器結構示意圖
1、管束托架 2、管束支座 3、金屬軟管 4、采樣箱 5、采樣箱接管 6、下部樣采樣管 7、支撐管 8、中部樣采樣管 9、上部樣采樣管 10、吊鉤

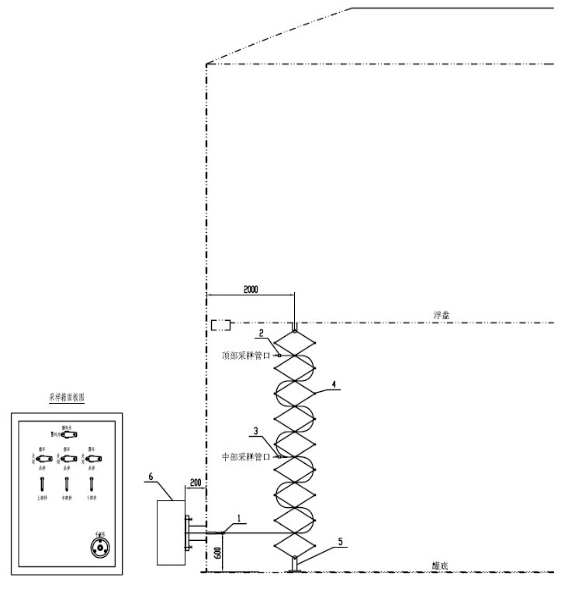

HCYSA -Ⅲ型罐下采樣器結構示意圖
浮頂儲罐浮盤鉸鏈?zhǔn)讲蓸友b置

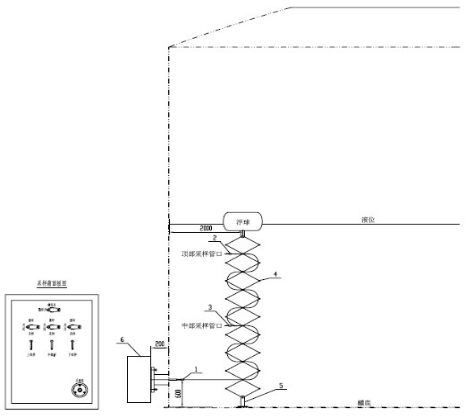

HCYSA -Ⅳ型罐下采樣器結構示意圖
|產品技術參數
1、采樣器全部組裝后，對易腐蝕件應涂防腐漆兩遍。2、本采樣器采樣點的設置系根據依據石化行業ISO3170（GB/T 4756-1998）《石油液體產品手工取樣法》、SH-T3414-1999《輕質油罐下采樣器選用、檢驗驗收》設計，上部，中部和下部采樣口總保持在液面的六分之五，二分之一和六分之一處。
3、吊鉤應在現場按罐內介質而確定尺寸，其圓弧圓心誤差不應大于±200毫米。
|安裝維護
HCYSA型油罐罐下采樣器安裝方便。分罐內、罐外兩部分安裝。安裝時，先安裝罐外部分，再安裝罐內部分。所有焊接按JB/T 4709-2000《鋼制壓力容器焊接規程》的規定執行。1、罐外安裝：
1.1 在離罐底1米高的油罐壁上開一個直徑為90毫米的孔；
1.2 把配備的帶法蘭接管與罐壁焊接；
1.3 把采樣器箱體法蘭與罐壁法蘭連接。
2、罐內安裝：
2.1 在離罐壁開孔1米處（向罐中心），把支架焊接于罐底；
2.2 在離罐壁開孔8米處（向罐中心），把管束托架焊接于罐底；
2.3 按標記連接采樣管線，擰緊采樣管線的活接，并固定于支架、平放在托架上；
2.4 用金屬軟管把采樣箱伸入罐內的采樣管和采樣管線連接，連接時依次將伸入罐內較長（中、短）的采樣管和管線中較長（中、短）的采樣管線相連。
2.5 浮頂罐：用吊鉤組件把采樣管束固定在離罐壁4米處的罐內浮盤上，固定點和管束支架、托架在垂直于罐底的同一平面上。
拱頂罐：把浮球固定在采樣管線上，較小的浮球固定在采樣管線中部，較大的浮球連接在采樣管線梢部。
使用
HCYSA型油罐罐下采樣器使用簡單、快捷，如附圖，操作步驟如下：
1. 打開采樣器箱門，取出循環泵手柄，安裝在手搖泵的軸上，并打開面板下部的總循環閥門；
2. 把上部樣取樣閥門擰到“循環”位置上，然后慢慢的搖動循環泵手柄數圈（上部樣約5圈，中部樣約3.5圈，下部樣約2圈）；
3. 把采樣瓶放于上部樣閥門的出口下，再把閥門從循環位置擰到采樣位置上，便可采到所需樣品，樣品達到所需量后，關閉取樣閥門；
4. 中、下部樣的采樣次序均如此，上中下部樣的順序可以任意選擇；
5. 采樣完成后，把所有采樣閥均旋到“關閉”位置，拿下循環泵手柄，豎立在箱內，關閉箱門。采樣過程完成。
