自動切水器

|產品介紹

|產品結構

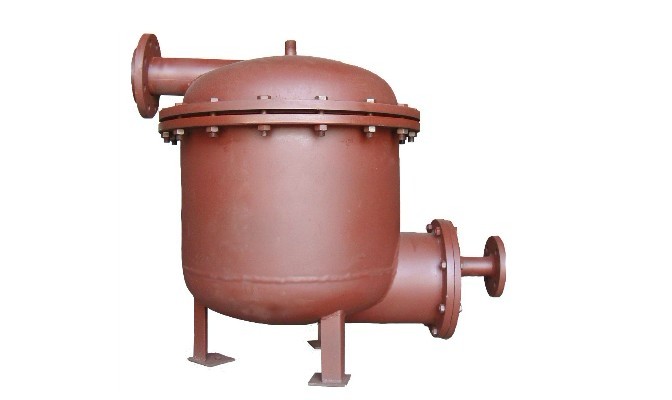

本產品由筒體，進、出水口閥以及自動控制裝置組成。在脫水器殼體上部設有進水口，下部設有排水口，內部有一浮球通過連接桿與另一端的小閥芯相連接，配重通過連接桿安裝在浮球上部。當浮球受浮力的作用上升或下降時，通過連接桿帶動閥芯開啟或關閉排水口。利用不同油品介質與水的密度差產生浮力并采用杠桿原理，依靠浮筒在油水介質中的浮力差，使浮筒上下運動，通過高靈敏度杠桿系統對獲得的浮力差進行倍率放大，實現控制排水閥開啟和關閉，從而達到自動運行。同時本產品采用無背壓的特殊設計結構，使閥門的啟閉更加靈敏，還可以根據用戶的需要實現系統的自動監控，使罐區脫水管理自動化。

功能：安裝于儲油罐下部的脫水管或排污管上，自動開啟排水，排水完成后自動關閉。
用途：適用于石油、石化行業的生產裝置，油品罐區油罐的自動截油排水。

1 脫水原理突破了油罐自動切水的傳統觀念，它完美的利用阿基米德定理和杠桿原理，依據油水密度差的關系，實現了不需電源自動脫水，本質安全可靠；
2 巧妙的解決了脫水過程中，脫水器內余油不能自動返回油罐的問題；
3每次脫水結束，脫水器內始終保持一定高度的水位，形成自動水封，確保無油品外泄
4 功能齊全，適用范圍廣；
5無易損件、使用壽命長、安裝維修方便，安裝時油罐不需清罐動火。

|產品技術參數

1、工作壓力：≤0.6Mpa
2、工作溫度：≤-30℃-80℃（根據需要進行蒸氣伴熱控制）
3、公稱切水量：10t/h以下，12t/h、15t/h、20t/h、30t/h。
4、切水含油量≤10mg/L
5、使用范圍：適用于比重不同的油品及其它化工產品液體分離。

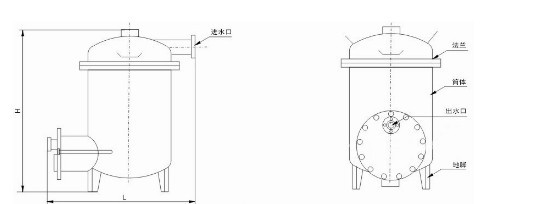

型號	H（mm）	L（mm）	切水量t/h	進水管通徑	出水管通徑	筒徑	適用介質
HQS-10	660	724	≤10	DN80	DN25	Ф500	用于輕質油或液體化工原料
HQS-12	680	724	12	DN80	DN32	Ф500	同上
HQS-15	700	724	15	DN80	DN40	Ф500	同上
HQS-15A	700	824	15	DN80	DN40	Ф500	用于輕質油、液體化工原料或原油
HQS-20A	720	824	20	DN100	DN50	Ф500	用于原油、渣油、蠟油
HQS-30A	720	824	30	DN100	DN50	Ф500	同上

|安裝維護

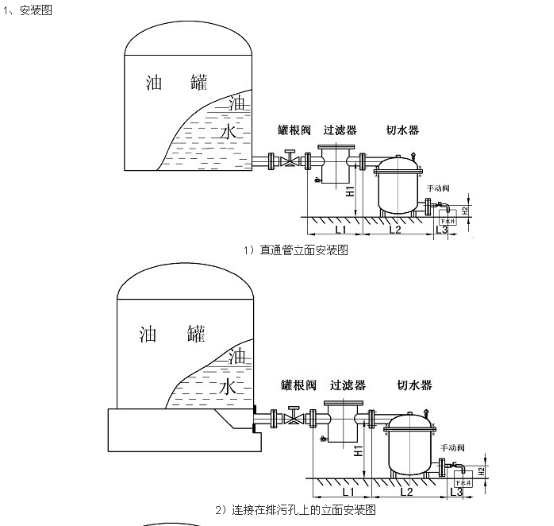

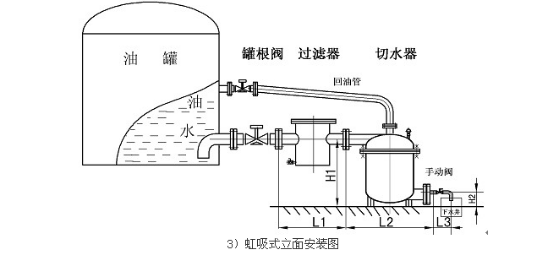

1、 本產品要求安裝在平穩、堅固的地基上。進水口應平于或略低于油罐排水口。安裝方式分兩種：①不帶虹吸管的油罐安裝（參見圖一、圖二）。②帶虹吸管的油罐安裝（參見圖三）
3、管路中各緊固件擰緊，聯結點密封，不允許有液體滲漏現象。切水口應按使用單位的油品種類選配相應型號的配重法碼進行調試與固定。
4、油罐與脫水器連接的閥，應為閘閥等直通式閥門及無彎頭的直通管，否則影響回油。
5、北方地區加裝蒸氣伴熱管防止凍結。帶有蒸氣伴熱管的脫水器與油罐連接的連通閥不允許關閉，防止超溫增壓。
注意事項:
1、油罐出口處的閥門應盡量選用直通型（如單閥、球閥等）。
2、油罐至脫水器管道應水平或坡向脫水器。
3、油罐出水管帶彎頭型（虹吸型）建議取消彎頭，如不能取消彎頭時必須設立回油管，回油管管徑DN32。
4、寒冷地域或粘稠油品德脫水應設置“自立式溫度控制閥”。
5、寒冷地域油罐脫水管線及回油線建議加伴熱及保溫。
6、大容積的油罐或油品中含水率較高，或脫水周期短的油罐建議適當增加脫水器的數量。
7、定期清除脫水器和過濾器內沉淀物，確保脫水器的正常工作。
8、定期檢查脫水器是否漏油，及時更換雙閥的密封圈。
9、脫水器運行時應注意排氣，避免出現氣阻影響脫水器正常工作。
10 脫水器遇乳化油泥層無法正常脫水屬正�，F(xiàn)象，應在脫水器前設立手動切水口。

|訂貨須知

1.訂貨需要提供口徑、脫水量、材質、介質比重、是否需要伴熱等。
