直通視鏡
|產品介紹
直通視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，直通視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

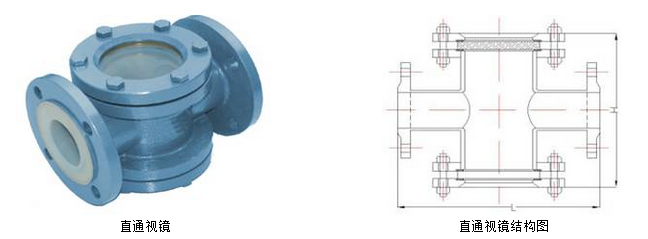

|產品結構
|產品技術參數
直通視鏡參數材料表：| 殼體材質 | 碳鋼、不銹鋼、襯里、玻璃鋼 | |
| 視窗材質 | 鋼化硼硅玻璃 | 石英玻璃 |
| 工作溫度（℃） | 0~250 | 0~800 |
| 公稱壓力（MPa） | 0.6~2.5 | 0.6~2.5 |
| 密封件材質 | 丁腈橡膠、聚四氟乙烯 | |
| 連接形式 | 螺紋連接、法蘭連接、對焊連接 | |
| 允許急變溫度（℃） | 〈60 | |
直通視鏡表格計算單位：（mm）
| DN | 20 | 25 | 50 | 65 | 80 | 100 | 125 |
| SIZE | 1/2” | 1” | 2” | 21/2” | 3” | 4” | 5” |
| L | 200 | 260 | 320 | 320 | 360 | 360 | 440 |
| H | 145 | 189 | 278 | 278 | 308 | 308 | 364 |
