AX系列安全事故洗眼器

|產品介紹

|產品結構

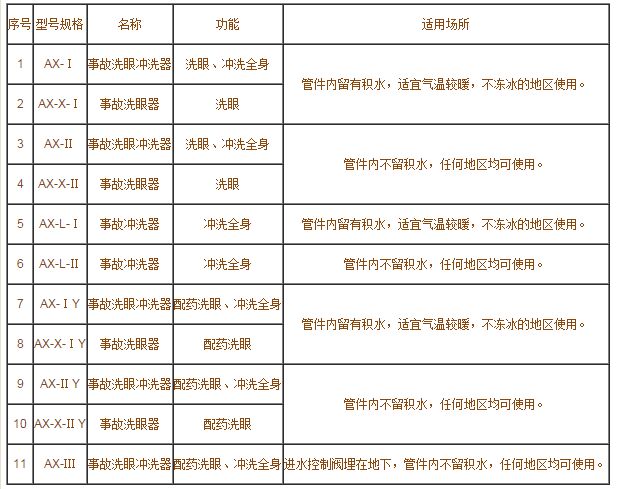

|產品技術參數

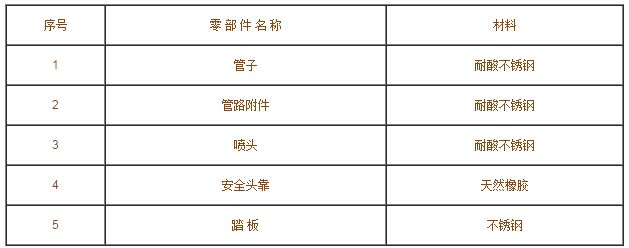

主 要 材 料 表

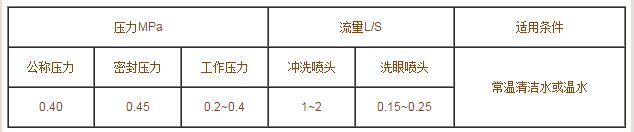

主要技術表


結構（見事故洗眼沖洗器結構示圖）
1、采用三只球閥分別控制進水、沖洗與洗眼。操作簡便、開關靈活快捷、密封可靠；
2、本裝置在進水口處配有過濾網，保證出水純凈；

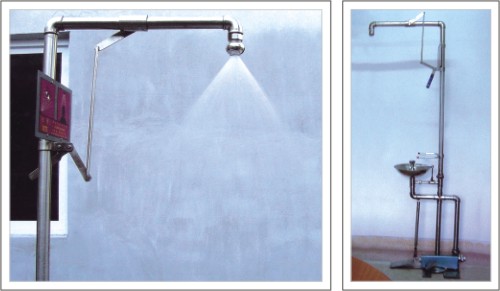

3、沖洗噴頭由管路上部沖洗手柄控制。噴頭采用特制噴咀，使出水形成滿錐形狀，水霧噴射，以達到柔和舒適；
4、洗眼器上的噴頭蓋既是洗眼噴頭的蓋罩，確保出水衛生，防止噴頭堵塞，又是洗眼噴頭開關，推開噴頭蓋，就可噴水洗眼和調節流量；
5、進水管由內螺紋連接，有RC1″和RC11/4″兩種規格尺寸，也可按用戶需要的規格生產，但在合同中必須注明。水源如在上方時，I型機可使用上端備用進水口，只需將上端螺塞換至中側進水管內螺紋處即可。
6、Ⅱ型系列的進水由特制三通球閥并通過擺桿和二塊踏板，用腳踩上踏板，自行打開閥門即可進行工作，使用后，腳踏回位踏板，閥門關閉，管件內水自動排空，防止凍結。

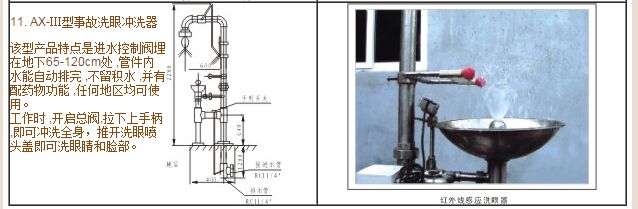

7、Ⅲ型系列由埋設地下65-120厘米的特制球閥控制進水，通過拉桿控制開關、方便自如，并自動排空管內積水，不會凍管。
8、AX系列Y型洗眼器，在積水盤左側下均帶有配藥容器，確保洗眼效果更佳，并安全可靠。積水盤上方配備安全頭靠，使洗眼更加舒服。

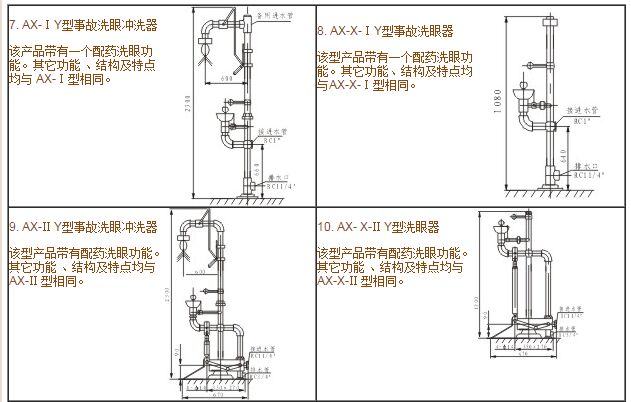

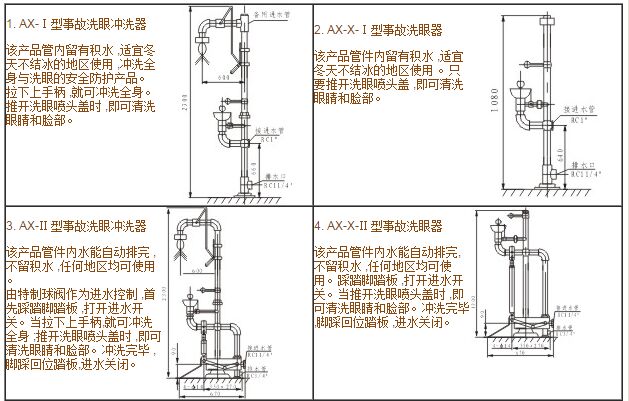

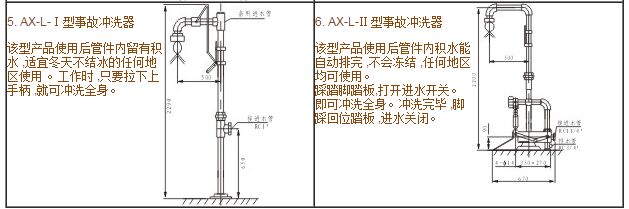

產品圖示

安裝及注意事項：
1、安裝地址應選擇在距事故易發地約15秒鐘內跑步能到達的地方, 周圍環境應干凈、通風。其水源應有25℃的溫水，水壓應保持在0.20～0.40MPa。
2、安裝前應詳細閱讀說明書，查驗產品型號、合格證。
3、安裝和調試：
(1)Ⅰ型系列的安裝
A.安裝底盤4-M12地腳螺栓。
B.接水源進水管：把進水管直接接入離地面65cm或66cm處的異徑接頭RC1"，當水管為RC1 1/4"時，拆下異徑接頭,進水管直接接入四通。
(2)Ⅱ型系列的安裝:
A.安裝踏板底座4-M12地腳螺栓。(見Ⅱ型基礎安裝圖)
B.接進水管：先拆下進水總閥(件21)活接頭螺母2只, 把RC1 1/4"內螺紋擰在進水管上，連接處放入墊圈,并把接頭螺母擰在進水總閥上,校正進水管,擰緊接頭螺母,使之不漏水。對于氣溫低于-4℃的場所，其進水管及進水閥要有防凍措施。
C.安裝上部沖洗噴頭管路：連接處放入墊圈， 校正位置，擰緊接頭螺母，使之不漏水，調正頭靠至安全舒服位置。
D.安裝完畢后，須進行調試，達到無漏水，無阻卡現象，操作靈敏，使用方便即可。
(3)Ⅲ型安裝，根據用戶需要，把進水口RC1 1/4"螺母與埋在凍土層的水管連接,其它與Ⅱ型接法相同。
(4)安裝完成后， 用手來回轉動洗眼噴頭，調節水量至最適宜狀態， 以達到舒服洗眼和臉部的目的。

使用方法與維護：
1、事故發生時， 受傷者只用腳踩踏板， 推洗眼噴頭蓋（件7）， 并來回調節噴頭水量至最適宜狀態，以達到舒服洗眼與臉部的目的。
2、使用沖洗噴頭時，只用把上管路球閥轉接手柄（即件15沖洗手柄）往開的方向推，即可站立沖洗全身。傷者在經20～30分鐘沖洗期間，應準備其它急救措施。
3、本洗眼沖洗器只供事故時使用，不得作為平常洗手或洗臉用，以免導致不必要的人為損壞。
4、用戶應設有專人管理，定期進行綜合測試，檢查裝置使用的可靠性、靈活性，對于Ⅰ型機還應及時排空管件內積水，以保證事故發生時能應急使用。
